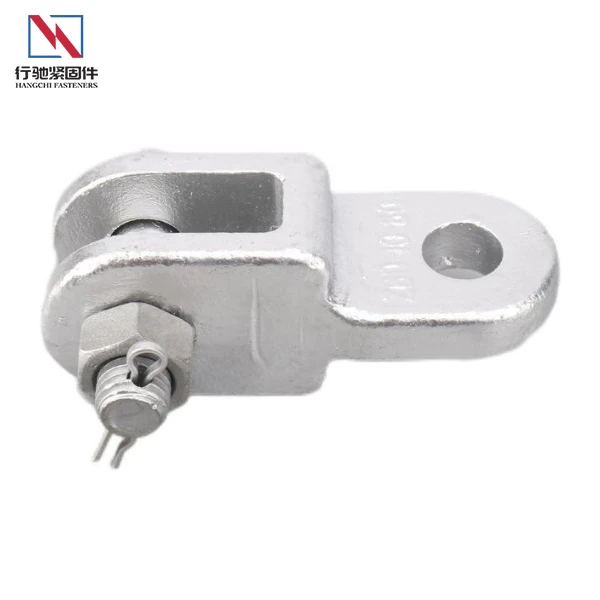

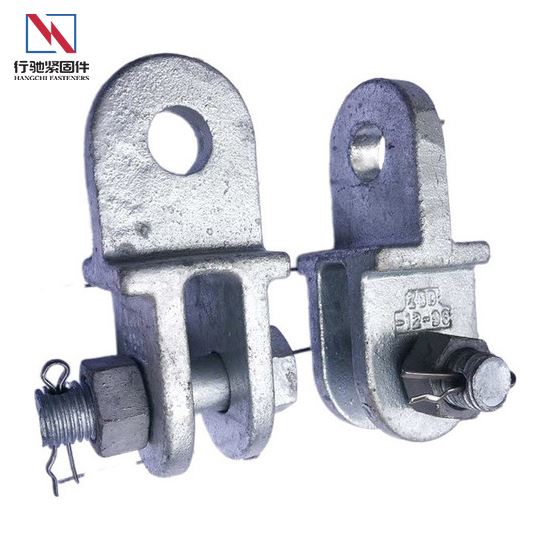

De thermisch verzinkte ZBD-hangplank is gemaakt van Q355B constructiestaal en vervaardigd met behulp van lasersnijden. De belangrijkste last-draaggebieden zijn voorzien van verstevigingsribben en een ontwerp met meerdere- gaten, ter ondersteuning van multi-directionele boutverbindingen. Het axiale draagvermogen varieert van 70 kN tot 320 kN.
Productparameters
|
State Grid-model |
Hoofdafmetingen (mm) |
Nominale breuk belasting (kN) |
||||
|
B |
M |
Φ |
H |
|||
|
ZBD-07/10-80 |
20 |
16 |
18 |
18 |
80 |
70 |
|
ZBD-07/12-80 |
20 |
16 |
22 |
18 |
80 |
70 |
|
ZBD-07/21-90 |
24 |
16 |
24 |
18 |
90 |
70 |
|
ZBD-07-08 |
20 |
16 |
16 |
18 |
80 |
70 |
|
ZBD-10/12-80 |
20 |
16 |
22 |
20 |
80 |
100 |
|
ZBD-10/16-90 |
22 |
16 |
24 |
20 |
90 |
100 |
|
ZBD-10/21-90 |
24 |
16 |
24 |
20 |
90 |
100 |
|
ZBD-10-80 |
20 |
16 |
18 |
20 |
80 |
100 |
|
ZBD-12/25-110 |
28 |
16 |
27 |
24 |
110 |
120 |
|
ZBD-12-90 |
20 |
16 |
22 |
24 |
90 |
120 |
|
ZBD-16/21-90 |
24 |
18 |
24 |
26 |
90 |
160 |
|
ZBD-16/32-120 |
32 |
18 |
30 |
26 |
120 |
160 |
|
ZBD-16-90 |
22 |
18 |
24 |
26 |
90 |
160 |
|
ZBD-21-90 |
24 |
20 |
24 |
26 |
90 |
210 |
|
ZBD-25-110 |
28 |
24 |
27 |
30 |
110 |
250 |
|
ZBD-32-120 |
32 |
28 |
30 |
30 |
120 |
320 |
Product Thermisch verzinkproces.-
1. Voor-behandelingsproces
Nadat de stalen onderdelen de productielijn binnenkomen, ondergaan ze alkalische ontvetting, zuurbeitsen (zoutzuurconcentratie gecontroleerd op 15-20%), reiniging en neutralisatie, en vloeimiddelbehandeling. Dit proces verwijdert olie- en oxidelagen aan het oppervlak, waardoor het staaloppervlak in een zeer reactieve staat blijft.
2. Thermisch-proces van thermisch verzinken
De werkstukken worden ondergedompeld in een zinkbad met een temperatuur van 450-460 graden. De onderdompelingstijd wordt aangepast aan de plaatdikte, doorgaans 4–8 minuten. Na het galvaniseren wordt de dikte van de zinklaag gecontroleerd door centrifugaal spinnen, waardoor de zinklaag maar liefst 85μm bedraagt en een volledige dekking van randen en gaten wordt gegarandeerd.
3. Na-behandeling en kwaliteitsinspectie
Na het verzinken worden koel- en passivatiebehandelingen uitgevoerd. De dikte en uniformiteit van de zinklaag worden vervolgens geïnspecteerd en monsters worden willekeurig geselecteerd voor neutrale zoutsproeitests om ervoor te zorgen dat de algehele corrosieweerstand voldoet aan de ISO 1461-vereisten.
Sollicitatie
Montageplaten van het type ZBD hebben de volgende drie typische toepassingsscenario's:
Spanningsstrengverbinding
Gecombineerd met spanklemmen en isolatiesnaren om spansnaarsamenstellen te vormen.
Ophangstringverbinding
Wordt gebruikt voor overgangsverbindingen tussen ophangklemmen en torendwarsarmen.
Onderstationframe
Dient als overgangsconnector voor hardwarecomponenten.
Bedrijfsvoordelen
Milieuvriendelijke productienormen
ISO14001-gecertificeerd, waarbij gebruik wordt gemaakt van nul-lozingstechnologie voor het galvaniseren van afvalwater, waardoor het energieverbruik per eenheid product met 28% wordt verminderd, en erkend als een groene fabriek op provinciaal-niveau.
Klantgelaagd servicesysteem
Opzetten van exclusieve dossiers voor VIP-klanten, verzorgen van jaarlijkse kwaliteitsrapporten en regelmatige inspectiediensten, waardoor een terugkooppercentage van 89% voor grote klanten wordt gerealiseerd
Industrie-Universiteit-Mechanisme voor onderzoekssamenwerking
Gezamenlijk een laboratorium opzetten met de Hebei University of Engineering, drie octrooien voor uitvindingen verkrijgen en deelnemen aan de formulering van de industriestandaard "Bevestigingsmiddelen voor krachtfittingen".
Digitale marketingmatrix
Het bouwen van een multi-platformsysteem inclusief de officiële website, 1688, en Douyin, waardoor het conversiepercentage voor online aanvragen met 41% wordt verhoogd en wordt erkend als een "e-demonstratieonderneming voor e-commerce in de provincie Hebei".
Veelgestelde vragen
Vraag: Wat zijn de verschillen tussen montageplaat van het ZBD-type en andere montageplaten?
A: Vergeleken met U--vormige ophangringen, die maatwerk vereisen op basis van de buighoek van de montageplaat om vastlopen of slijtage te voorkomen, biedt de montageplaat van het ZBD-type een groter aanpassingsvermogen dankzij hun plaatstructuur. Vergeleken met tapmontageplaten, die vrije rotatie mogelijk maken maar voorafgaande installatie vereisen tijdens de montage van palen/torens en niet kunnen worden gedemonteerd, bieden montageplaten van het ZBD-type een flexibelere installatie en zijn ze geschikt voor een breder scala aan toepassingen.
Vraag: Voldoet het product aan de internationale normen voor corrosiebescherming?
A: Het product voldoet strikt aan de ISO 1461-standaard voor thermisch verzinken, met een zinklaagdikte van meer dan of gelijk aan 85 μm, en levert zoutsproeitestrapporten van derden (zoals SGS), die voldoen aan de vereisten voor C4-corrosieomgevingen en voldoen aan de EU CE-richtlijn voor bouwproducten.
Vraag: Worden er ladingprestatiedocumenten verstrekt?
A: Er zijn testrapporten van statische belasting van derden- beschikbaar, gebaseerd op de EN 1993-norm, en aanvullende certificeringstesten kunnen worden uitgevoerd volgens de- door de klant gespecificeerde normen.
